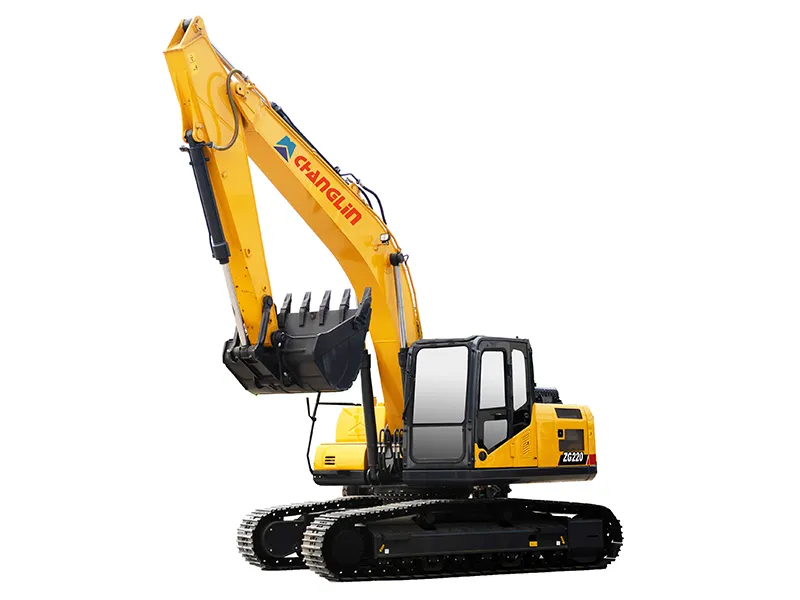

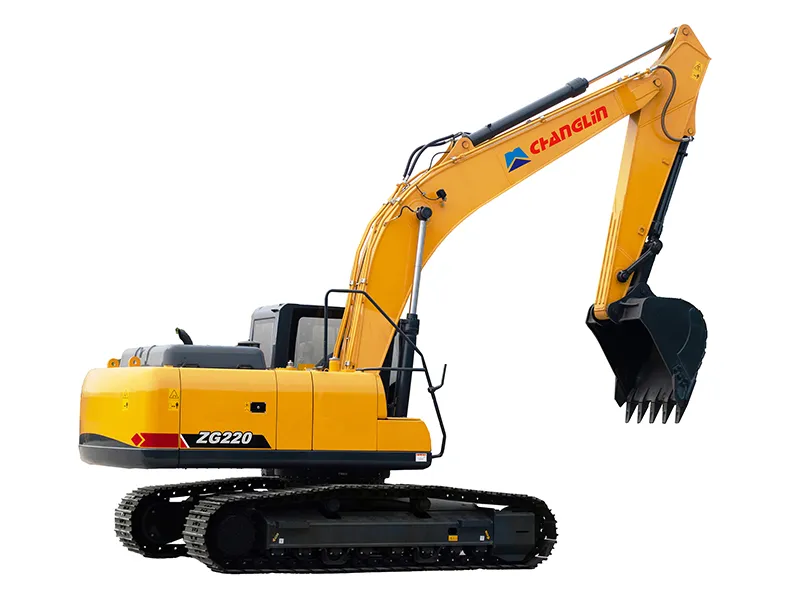

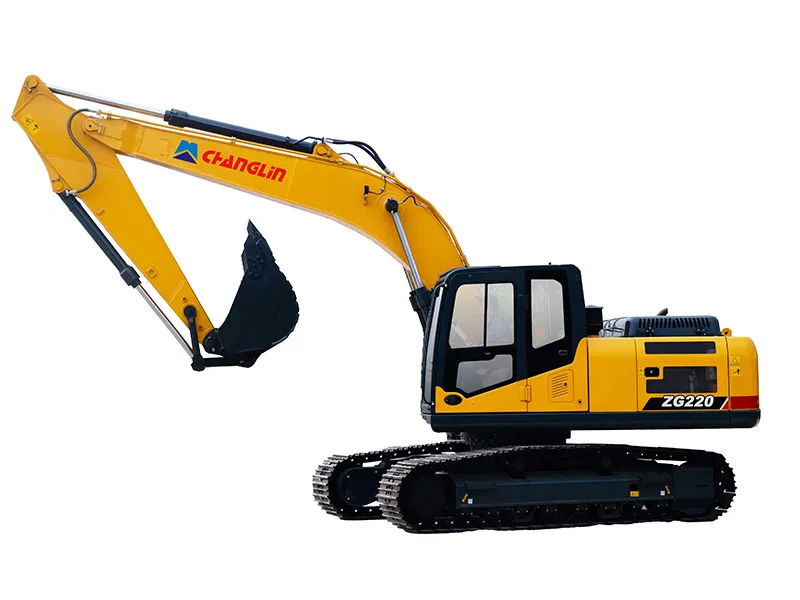

Poids opérationnel 22 000 kg
Capacité nominale du godet 1,1 m³
Longueur hors tout 9 520 mm
Puissance nominale 112 kW (150 ch) à 1 950 tr/min

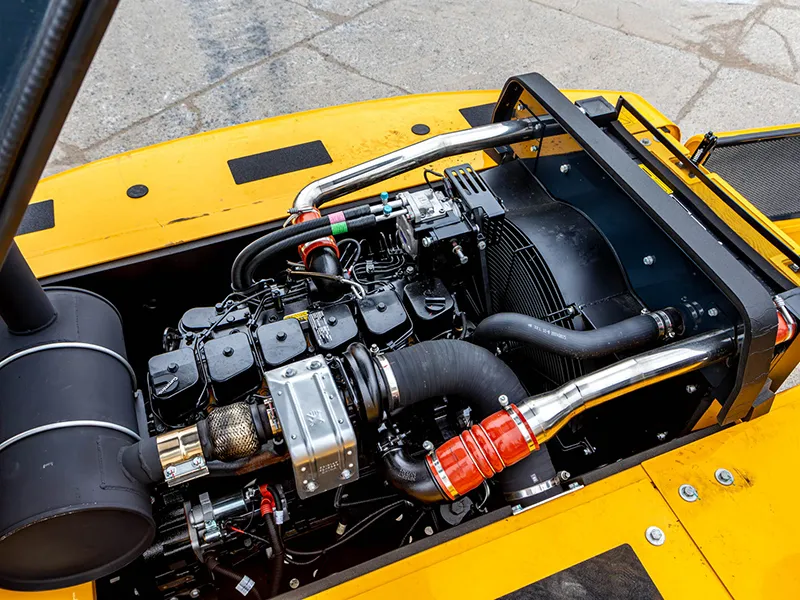

Propulsée par un moteur Cummins écologique développant jusqu’à 112 kW, cette pelle respecte aisément les normes d’émissions Euro II. Sa conception modulaire réduit le nombre de composants, limitant ainsi les pannes et facilitant l’entretien.

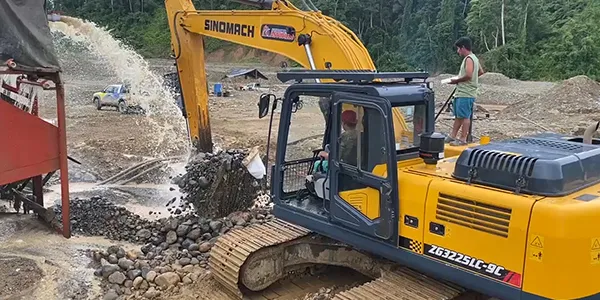

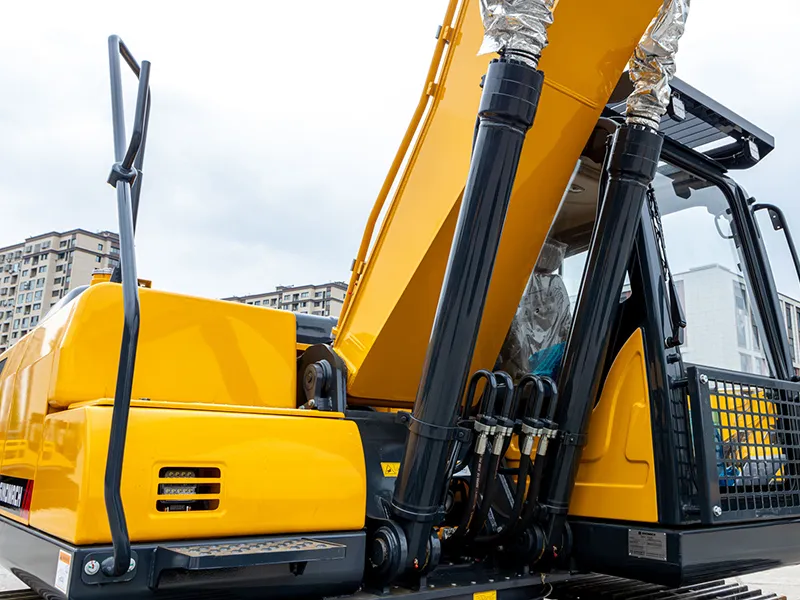

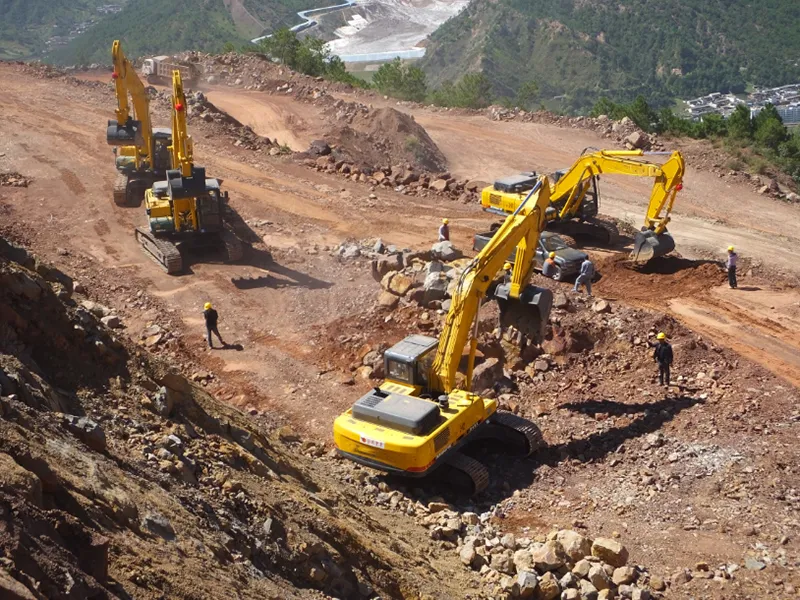

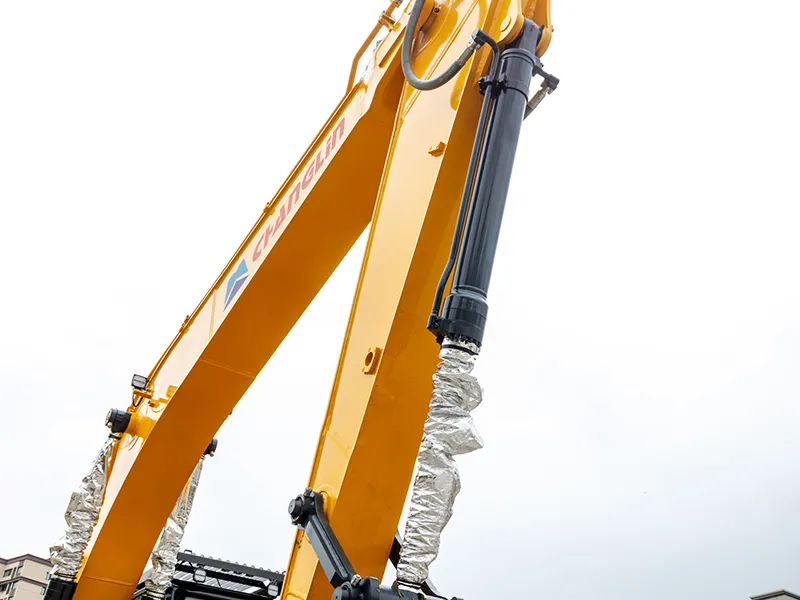

La flèche et le bras renforcés sont fabriqués en acier haute résistance et adoptent une structure caisson à grande section avec des plaques internes anti-torsion, parfaitement adaptés aux environnements exigeants comme les carrières et les sites miniers.
Des bagues autolubrifiantes à base de cuivre haute densité sont utilisées aux articulations clés pour réduire les frottements et l’usure, garantissant une durabilité optimale en usage intensif.

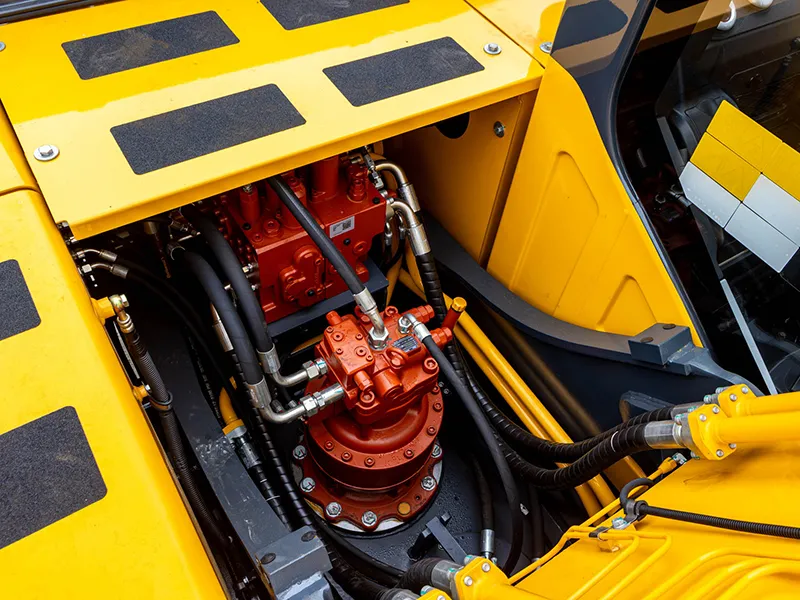

Un nouveau tiroir de distributeur à voies multiples améliore considérablement la précision des commandes. Le système hydraulique intègre des limiteurs de débit à clapet pour un fonctionnement plus fluide, avec une pression de soupape principale réglée à 35 MPa.

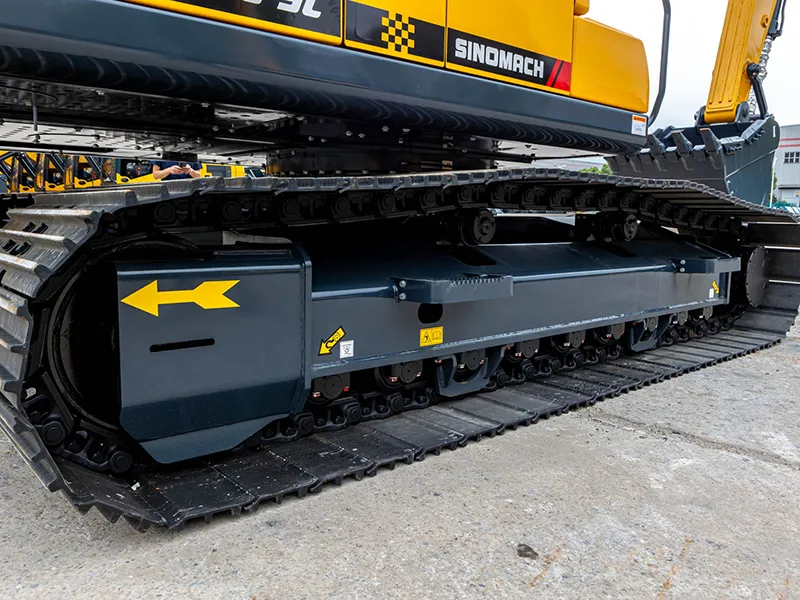

Équipée de galets porteurs, galets inférieurs et protecteurs de chenilles hautement fiables. Les chenilles renforcées résistent aux impacts violents sur terrains difficiles et en conditions de forte charge.

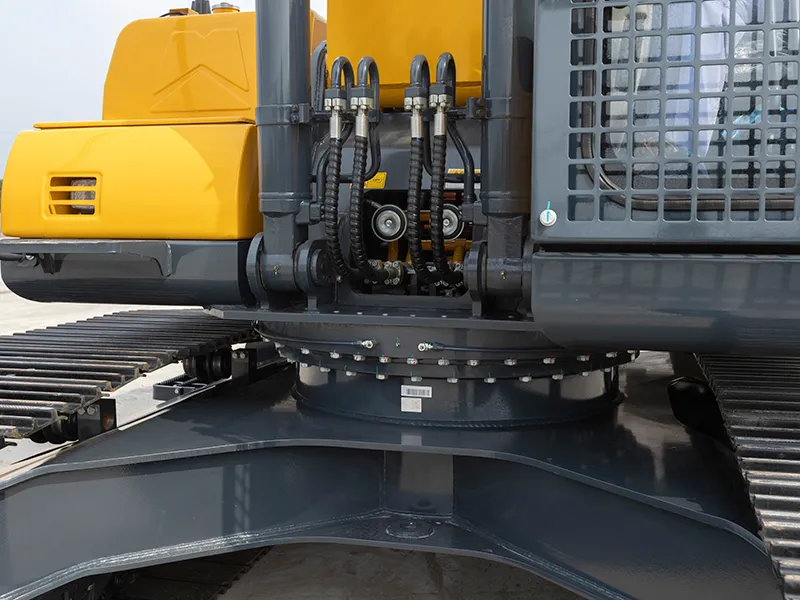

La poutre latérale de la plateforme de rotation a été renforcée avec une section transversale élargie, améliorant ainsi la solidité et la rigidité de l’ensemble. La répartition soigneusement équilibrée du poids renforce la stabilité de la machine lors des opérations intensives.
Dimensions
- Poids opérationnel 22 000 kg
- Capacité nominale du godet 1,1 m³
- Longueur hors tout 9 520 mm
- Largeur hors tout (patin de chaîne standard) 2 800 mm
- Hauteur hors tout 3 030 mm
- Largeur de la tourelle 2 700 mm
- Hauteur de la cabine 2 958 mm
- Garde au sol du contrepoids 1 025 mm
- Hauteur du capot moteur 2 338 mm
- Garde au sol minimale 470 mm
- Longueur de la partie arrière 2 800 mm
- Rayon de rotation avant 2 800 mm
- Empattement des chaînes 3 370 mm
- Longueur du train de roulement 4 160 mm
- Largeur du train de roulement 2 800 mm
- Voie des patins de chenille 2 200 mm
- Largeur standard des patins de chenille 600 mm
Performances
- Force de traction max. 204 kN
- Vitesse de déplacement (H/B) 5,8 / 3,3 km/h
- Vitesse de rotation 13,9 tr/min
- Capacité en pente 35° (70 %)
- Pression au sol 0,47 kgf/cm²
Plage de travail
- Rayon de creusement max. 9 953 mm
- Rayon de creusement au niveau du sol 9 794 mm
- Profondeur de creusement max. 6 690 mm
- Profondeur de creusement au niveau du sol 6 505 mm
- Profondeur de creusement verticale max. 6 104 mm
- Hauteur de creusement max. 9 642 mm
- Hauteur de déversement max. 6 813 mm
- Rayon de rotation avant minimal 3 560 mm
- Force d’arrachage du godet 137 kN
- Force de creusement du bras 102 kN
Moteur
- Modèle Cummins
- Type 6 cylindres en ligne, turbocompressé, 4 temps
- Norme d’émission Tier Ⅱ
- Cylindrée 5,883 L
- Puissance nominale 112 kW (150 ch) à 1 950 tr/min
- Couple max. 614 N.m à 1 500 tr/min
